熱電対が負の数を示すのはなぜか

1. 熱電対とは何ですか?

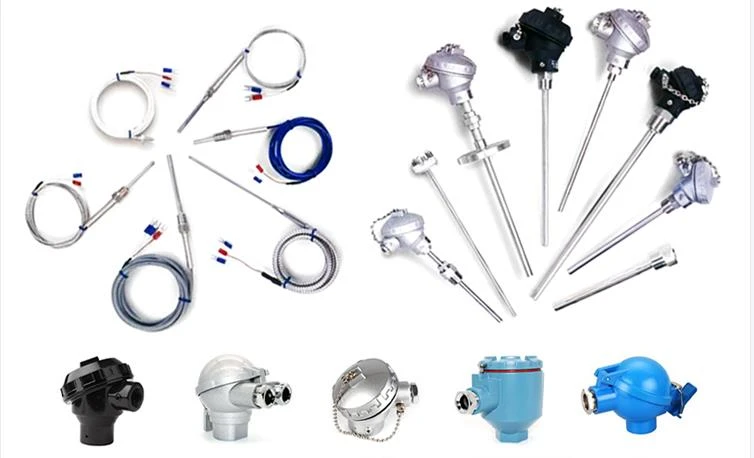

熱電対は、溶接点で回路を形成する銅と鉄の 2 つの異なる材料のワイヤで構成された一般的な温度測定器です。熱電対は温度差を利用して電位差を発生させ、その電位差の大きさを測定することで温度情報を推測できます。

銅と鉄の間の熱電効果により、両端の温度が等しくない場合、熱電対は一定の電位差を生じます。これを「熱電効果」と呼びます。この原理により、熱電対は物体の温度を測定するために使用できます。

2. 熱電対が負の数を表示する理由
熱電対による温度測定の基本原理は、温度差に基づいて電位差を生成し、電圧変換回路を介して電位差を温度値に変換することです。熱電対が負の数を表示する理由はいくつか考えられます。

温度測定範囲が熱電対の直線範囲を超えている

各タイプの熱電対には線形範囲があり、それを超えると電位差は温度に比例しなくなります。たとえば、K タイプ熱電対の場合、線形範囲は約 -200 度から 1300 度です。測定温度がこの範囲を超えると、熱電対によって表示される電位差は負になることがあります。

熱電対の接触不良または損傷

熱電対の測定精度は接触状態と密接に関係しています。熱電対の接触が悪かったり損傷したりすると、電位差が変化し、マイナス表示につながる可能性があります。したがって、熱電対を使用するときは、熱電対が被測定物と完全に接触し、安定した接続を確保する必要があります。

温度変化による逆電位差

温度が急激に変化するなどの特殊な状況では、熱電対の電位差が逆転することがあります。これは、熱電対の熱電効果が温度と時間に関係しているためで、熱電対が負の数を示す理由を特定するには詳細な分析が必要になる場合があります。

熱電対は、熱電効果によって発生する電位差を測定することで温度情報を取得する一般的な温度測定機器です。熱電対の表示がマイナスになる原因としては、温度測定が熱電対の直線範囲を超えたこと、熱電対の接触不良または損傷、温度変化による逆電位差などが考えられます。熱電対を温度測定に使用する場合は、これらの考えられる原因に注意し、精度を確保するために適切な対策を講じる必要があります。
