熱電対解析図の書き方

1. 熱電対とは何ですか

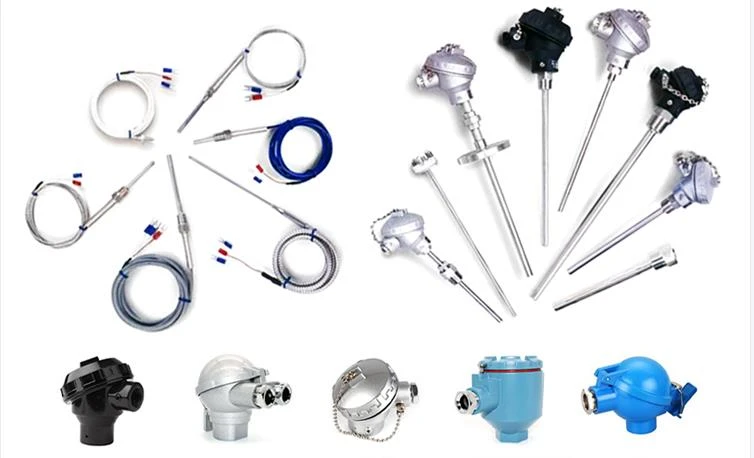

熱電対は、温度を測定するために使用される回路部品です。 これは、ループを形成するために溶接された 2 本の異なる金属ワイヤで構成されています。 2 つの溶接点の温度が異なると、起電力が発生します。 この起電力の大きさは溶接点の温度差に正比例します。 したがって、熱電対の電圧を測定することで、温度変化を判断できます。
2. 熱電対プロファイル図の作成手順
熱電対プロファイル図を描画するには、次の手順に従います。
ステップ
紙、鉛筆、定規、直角などの描画ツールと材料を準備します。 適切なサイズの紙を選択してください。
ステップ2
定規と直角を使って画用紙上の座標系を決めます。 紙をいくつかの等しい部分に分割し、横軸と縦軸に印を付けます。
ステップ3
熱電対の実際のサイズに基づいて適切なスケールを選択します。 熱電対の形状をスケールに合わせて描きます。 図のはんだ接合部に印を付けます。
ステップ4
直角と定規を使用して、各溶接点の接続線を描きます。 実際の状況に応じて、溶接ポイントを電圧測定器またはその他の関連機器に接続します。
ステップ5
熱電対の電流の流れの方向を示すには、矢印または実線を使用します。 図の電流の正の方向に印を付けます。
ステップ6
説明テキストとその他の詳細。 図の比率と主要な寸法が正確であるかどうかを確認してください。
ステップ7
図面が完成したら、図面の精度と明瞭さを注意深くチェックしてください。 図内の各要素が明確に見えるようにしてください。
3. 熱電対解析図の応用
熱電対解析図は、温度測定の分野で広く使用されています。 これらは産業用制御システム、実験器具、科学研究で使用されています。 熱電対分析チャートは、温度の制御や温度変化の監視に不可欠な、正確で信頼性の高い温度測定値を提供します。
たとえば、産業では、熱電対プロファイルは、炉の温度、ボイラー温度、化学反応温度などを監視および制御するために使用されます。実験室では、熱電対プロファイルは、熱伝導、熱放射、およびその他の温度関連現象の測定に使用できます。
つまり、熱電対解析図の書き方はシンプルで分かりやすく、応用範囲も広いのです。 熱電対解析図の作成方法をマスターすることで、温度測定の原理をより深く理解し、温度制御と監視のための効果的なツールを提供することができます。
