乾燥ボックスの熱電対の接続方法

熱電対は、温度の測定に一般的に使用されるセンサーです。 乾燥オーブンの熱電対の配線図には、正確な温度測定と制御を確保するために熱電対を乾燥オーブンに正しく接続する方法が説明されています。 乾燥ボックス内の熱電対の配線図と各部の機能を詳しくご紹介します。
1. 配線図の構成
接続線、コネクタ、測定器で構成されます。
2. 熱電対の機能

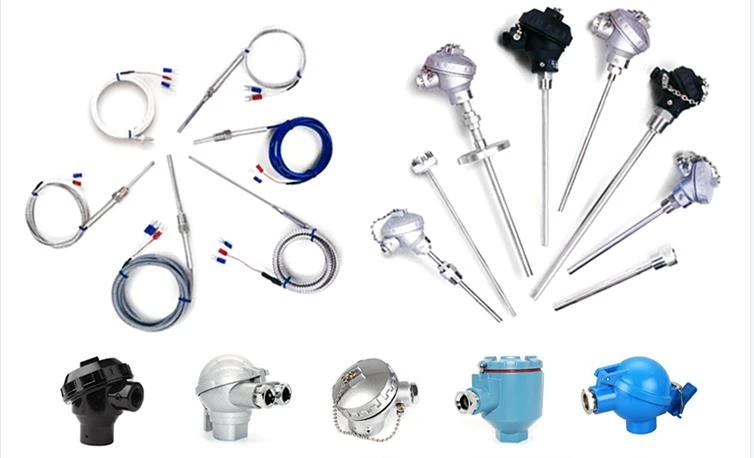

熱電対は熱電温度計の一種であり、さまざまなモデルと材質があり、ニーズに応じて選択できます。 温度を電気信号に変換し、接続線を介して測定機器に送信できます。
3. ワイヤーを接続する機能
接続線は熱電対をコネクタに接続する部分です。 正確な信号伝送を確保するには、良好な導電性と高温耐性が必要です。
4. コネクタの機能
コネクタは測定器に接続線を接続する部品です。 信号を安全に伝送するには、優れた絶縁性能と高温耐性が必要です。
5. 計測器の役割
測定器は、熱電対によって生成された電気信号を受信し、それを温度値に変換するために使用されるデバイスです。 乾燥炉の温度をリアルタイムで監視および制御し、作業効率を確保します。
6. 配線方法
熱電対にはさまざまな配線方法があり、一般的な配線方法は直列と並列の 2 つです。 直列接続は複数箇所の温度を測定する場合に適しており、並列接続は広範囲の温度を測定する場合に適しています。
要約すると、乾燥オーブン内の熱電対の配線図は、正確な温度測定と制御にとって非常に重要です。 熱電対、接続ワイヤ、コネクタ、および測定器を適切に接続すると、正確な温度の伝達と監視が保証され、乾燥オーブンの効率と性能が向上します。
